Laboratório de Caracterização da Dinâmica de Escoamento de Fluidos

O Laboratório possui um sistema primário – um disco rotativo – para a medição de velocidade de fluidos, possibilitando assim a disseminação dessa grandeza ao longo de uma cadeia de rastreabilidade por meio da calibração de instrumentos de medição em velocimetria. Através do uso das técnicas de anemometria térmica (CTA, CCA), da anemometria a laser Doppler (LDA), da anemometria por ultra-som, de sensores eletroresistivos, da velocimetria por imagem de partícula (PIV), do shadowsizer e de um cluster de processamento paralelo de alto desempenho, o laboratório possui o domínio das mais importantes e modernas ferramentas existentes em medição de escoamentos.

No que diz respeito às bancadas experimentais, o Laboratório de Velocidade de Fluidos possui dois túneis de vento de circuito aberto. O túnel de vento aerodinâmico possui 8 m de seção de testes com uma seção quadrada de 0.25 m2 e razão de contração igual a 10, sendo projetado para trabalhar com velocidades até 30 m/s. O túnel de vento atmosférico possui uma seção de testes com 1 m2 de área e 12 m de comprimento, sendo capaz de trabalhar com velocidades de até 10 m/s.

Ambos os túneis possuem dispositivos para monitoramento e controle da temperatura do escoamento ao longo de suas seções de teste. Há também dispositivos para aquecimento e controle das bancadas de jatos livre e incidente.

O tanque estagnado bifásico possui capacidade para 1m3 de líquido. A bancada para escoamentos bifásicos em tubulações vertical e horizontal possibilitará a investigação experimental de escoamentos complexos, simulando condições como as encontradas na prospecção de petróleo, por exemplo. Estes estudos são, portanto, de interesse central para a indústria do petróleo e para a avaliação de medidores de vazão dedicados a escoamentos bifásicos.

O canal de água recirculante possui uma seção de visualização de 12 m de comprimento e área de 0,6m x 0,6m. Aqui serão realizadas calibrações de medidores de velocidade de água e diversas pesquisas em escoamentos líquidos, tais como o efeito da topografia de leitos de rio em sua vazão, efeitos hidrodinâmicos em embarcações e em plataformas de prospecção offshore e muitas outras aplicações.


A esquerda jato impingente com LDA e
a direita túnel de vento ambiental




A esquerda túnel de vento aerodinâmico
e a direita tanque estagnado bifásico




Ao fundo bancada bifásica de escoamento em tubo vertical
com shadow sizer e na frente análise de movimentação
de bolhas de ar na água com sensor eletroresistivo

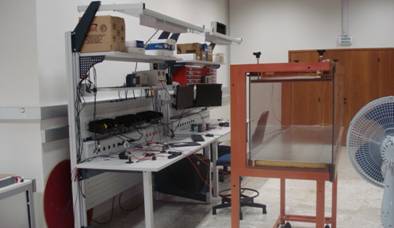

Bancada eletrônica e trecho do túnel aerodinâmico para
a instalação do sistema de controle de aquecimento
