Objetivo

A apresentação dos resultados obtidos nos ensaios realizados em amostras de Pilhas consiste em uma das etapas do Programa de Análise de Produtos, coordenado pela Divisão de Orientação e Incentivo à Qualidade, da Diretoria da Qualidade do Inmetro e que tem por objetivos:

1. prover mecanismos para que o Inmetro mantenha o consumidor brasileiro informado sobre a adequação dos produtos e serviços aos Regulamentos e às Normas Técnicas, contribuindo para que ele faça escolhas melhor fundamentadas, tornando-o mais consciente de seus direitos e responsabilidades;


2. fornecer subsídios para a indústria nacional melhorar continuamente a qualidade de seus produtos, tornando-a mais competitiva;


3. diferenciar os produtos disponíveis no mercado nacional em relação à sua qualidade, tornando a concorrência mais eqüalizada;


4. tornar o consumidor parte efetiva deste processo de melhoria da qualidade da indústria nacional.

Deve ser destacado que estes ensaios não se destinam a aprovar marcas, modelos ou lotes de produtos. O fato das amostras analisadas estarem ou não de acordo com as especificações contidas em uma norma/regulamento técnico, indica uma tendência do setor em termos de qualidade. Além disso, as análises coordenadas pelo Inmetro, através do Programa de Análise de Produtos, têm caráter pontual, ou seja, são uma "fotografia" da realidade, pois retratam a situação do mercado naquele período em que as análises são conduzidas.

Justificativa

A análise realizada em amostras de pilhas vai ao encontro das diretrizes descritas no procedimento do Programa de Análise de Produtos, visto que é um produto de consumo intensivo pela população e cujas características estão relacionadas à saúde dos consumidores e ao meio ambiente.

Atualmente, as pilhas são tão importantes em nosso cotidiano que é difícil imaginarmos como seria a vida sem elas. Estão presentes em computadores, relógios, equipamentos médicos tipo marcapasso, telefones, calculadoras, rádios, automóveis, etc.

Os avanços tecnológicos no desenvolvimento de pilhas fazem parte de patentes industriais, cujos segredos não são revelados ao público. Mas todo esse avanço tecnológico, que vem acompanhando o desenvolvimento das pilhas ao longo dos anos, não teria ocorrido, se há 200 anos o Físico italiano Alessandro Volta (1745-1827) não tivesse inventado a primeira pilha elétrica, que era constituída por um conjunto de placas de zinco e de cobre, empilhadas alternadamente e separadas por algodão embebido numa solução de ácido sulfúrico. A construção dessa pilha trouxe, na época, conseqüências extremamente positivas para o crescimento da ciência, pois ajudaria a desenvolver os fundamentos da eletricidade e abrir caminho para a construção dos diversos tipos de pilhas que existiram ao longo do tempo até evoluírem aos modelos que existem atualmente (ver figura 1).

Esta análise contempla dois tipos de pilha: a comum ou seca e a alcalina, em função da maior utilização destas por parte da sociedade.

A pilha comum ou seca é formada por um cilindro de zinco metálico, que funciona como ânodo, separado das demais espécies químicas presentes na pilha por um papel poroso. Dá voltagem de 1,5V, e é extensivamente usada em lanternas, rádios portáteis, gravadores, brinquedos, flashes, etc. O cátodo é o eletrodo central. Este, consiste de grafite coberto por uma camada de dióxido de manganês, carvão em pó e uma pasta úmida contendo cloreto de amônio e cloreto de zinco. Esta pilha tem caráter ácido, devido a presença de cloreto de amônio. A expressão pilha seca é apenas uma designação comercial que foi criada há muitos anos para diferenciar este tipo de pilha (revolucionário na época) das pilhas até então conhecidas, que utilizavam recipientes com soluções aquosas, como a pilha de Daniell.

Já a pilha alcalina, possui mistura eletrolítica que contém hidróxido de potássio ou de sódio (bases), ao invés de cloreto de amônio (sal ácido), e o ânodo é feito de zinco altamente poroso, que permite uma oxidação mais rápida em relação ao zinco utilizado na pilha seca comum.

Dá voltagem de 1,5 V, e não é recarregável. Comparando-a com a pilha seca comun, a alcalina é mais cara, mantém a voltagem constante por mais tempo e dura cerca de cinco vezes mais. Isso ocorre porque o hidróxido de sódio ou potássio é melhor condutor eletrolítico, resultando uma resistência interna da pilha muito menor do que na pilha comum ou seca.

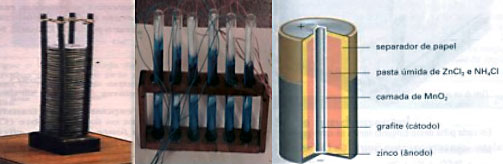

Figura 1: Tipos de pilha (da esquerda para a direita: Pilha de Volta, Pilha de Daniell modificada, Pilha de Lelanché, similar a que utilizamos nos dias de hoje)* .

De acordo com a Associação Brasileira da Indústria Elétrica e Eletrônica – ABINEE, o Brasil foi o primeiro país da América do Sul a criar uma regulamentação específica para pilhas e baterias. As resoluções números 257 e 263, que orientam o descarte apropriado de pilhas e baterias após o uso e limitam a quantidade de metais potencialmente perigosos (mercúrio, cádmio e chumbo) na composição de tais produtos, foram publicadas em 1999 pelo Conselho Nacional do Meio Ambiente.

Apesar de ser um produto relativamente barato, a pilha, quando não fabricada de acordo com as normas, pode oferecer riscos à saúde do consumidor e ao meio ambiente.

Neste relatório são apresentadas as descrições dos ensaios realizados, as não conformidades detectadas, as principais conclusões a respeito dos resultados encontrados na análise em amostras de pilhas, bem como cuidados que o consumidor deve observar em relação ao produto.

* Site: www.espacociencia.pe.gov.br/areas/quimica/tipos.php

Normas e Documentos de Referência

• NBR 9514/1986 – Pilhas Elétricas - Especificação;

• NBR 9517/1986 – Pilha Elétrica R-6 –Método de Ensaio;

• IEC 60086-1: 2000 – Primary Batteries – Part1: General;

• IEC 60086-2: 2004 - Amendment 2 – Primary Batteries – Physical and Eletrical Specifications;

• Resolução CONAMA nº 257, de 30 de junho de 1999;

• Lei 8.078, de 11 de setembro de 1990, do Ministério da Justiça (Código de Proteção e Defesa do Consumidor).

Laboratório Responsavel pelos Ensaios

Os ensaios foram realizados pelo Laboratório de Eletro-Eletrônica LABELO, da Pontifícia Universidade Católica do Rio Grande do Sul - PUCRS. O laboratório é acreditado pelo Inmetro para a realização de ensaios laboratoriais em diversos produtos elétricos.

Marcas Analisadas

A análise foi precedida por uma pesquisa de mercado realizada em 05 estados: Rio de Janeiro, São Paulo, Espírito Santo, Maranhão e Pernambuco. Foram encontradas 15 marcas, de 8 fabricantes diferentes, sendo 5 marcas importadas.

Considerando que uma das diretrizes do Programa é analisar a tendência da qualidade do produto em relação às normas e regulamentos técnicos pertinentes, não é necessário analisar todas as marcas disponíveis de um produto no mercado nacional. Portanto, foram selecionadas 08 marcas de pilhas, de 06 fabricantes.

A seleção foi feita com base em critérios que envolvem a participação no mercado e a regionalização dos produtos. Foram compradas marcas consideradas tradicionais e líderes de mercado, assim como outras de menor participação, fabricadas por empresas de médio e pequeno porte e também as marcas de origem estrangeira.

As tabelas a seguir relacionam os fabricantes/importadores e as marcas que tiveram amostras de seus produtos analisadas, bem como os locais onde as amostras foram adquiridas.

Tabela 1 – Pilhas Zinco – Manganês (tipo AA e AAA)

Tabela 2 – Pilhas Alcalinas (tipo AA e AAA)

Ensaios Realizados e Resultados Obtidos

Foram compradas 36 amostras de cada uma das marcas selecionadas, independentemente do tipo (alcalina ou zinco – manganês), mas todas do mesmo lote . Os ensaios realizados foram divididos nas seguintes categorias:

Pilhas Alcalinas

1) Informações do Produto:

De acordo com o art.6º, inciso III do Código de Defesa do Consumidor, "a informação adequada e clara sobre os diferentes produtos e serviços, com especificação correta de quantidade, características, composição, qualidade e preço, bem como sobre os riscos que apresentem constitui direito básico do consumidor".

As informações sobre o produto devem constar em material informativo, acompanhando a pilha, em folheto, etiqueta ou adesivo, devendo ser de fácil leitura e compreensão. Essas informações são as seguintes:

• Dados do Fabricantes/Importador/Distribuidor;

• Texto em português;

• Tipo de pilha (AA ou AAA);

• Composição do Produto;

• Origem do Produto;

• Validade do Produto;

• Símbolo orientando destinação após o uso.

Resultados obtidos: De uma maneira geral, todas as marcas apresentaram estas informações, porém, as marcas J / L e G / H não apresentaram de forma clara para o consumidor a validade do produto (mês em que o produto perde a validade).

As pilhas comuns e alcalinas, utilizadas em rádios, gravadores, walkman, brinquedos, lanternas etc, podem ser jogadas no lixo doméstico, sem qualquer risco ao meio ambiente, conforme determinação da Resolução CONAMA 257, e, por isso, não precisam ser recolhidas e nem depositadas em aterros especiais. Isto porque os fabricantes nacionais e os importadores legalizados já comercializam no mercado brasileiro pilhas que atendem perfeitamente as determinações do CONAMA – Conselho Nacional de Meio Ambiente – no que diz respeito aos limites máximos de metais pesados em suas constituições. O símbolo ao lado representa a informação de que a sua pilha deve ser depositada/descartada em lixo doméstico.

2) Dimensões das pilhas

Este ensaio visa verificar se a pilha possui o tamanho adequado para sua utilização no porta-pilhas do equipamento do consumidor e encontra-se descrito no item 5 e nas tabelas de especificações da norma IEC60086-2.

Tamanho AA (pilha pequena)

Resultados obtidos: Todas as amostras atenderam este item.

Tamanho AAA (pilha palito)

Resultados obtidos: Todas as amostras atenderam este item.

3) Ensaios de marcação:

Esta categoria de ensaios visa identificar a pilha e a categoria a que ela se destina, através das seguintes informações: designação, código do fabricante, polaridade de terminais (quando aplicável), tensão nominal e nome ou marca comercial.

Pilha AA (pilha pequena)

Resultados obtidos: Das 06 (seis) marcas analisadas, 02 (duas) foram consideradas Não Conformes (Marca J e Marca G), por não explicitarem ao consumidor o prazo máximo para utilização de suas pilhas, informando apenas o ano, dando ao consumidor a impressão de que as mesmas podem ser utilizadas por todo o ano descrito.

* A informação sobre a expiração do produto está em inglês, dificultando o entendimento do consumidor.

Esta informação vai de encontro ao art. 31 do Código de Defesa do Consumidor, que prevê que "a oferta e apresentação de produtos ou serviços devem assegurar informações corretas, claras, precisas, ostensivas e em língua portuguesa sobre suas características, qualidades, quantidade, composição, preço, garantia, prazos de validade e origem, entre outros dados, bem como sobre os riscos que apresentam à saúde e segurança dos consumidores".

** Esta informação é confusa para o consumidor, pois não estipula o prazo exato de utilização da pilha. O fabricante deve estipular mês e ano para a utilização do produto, sob pena deste perder a eficiência que dele se espera.

Pilha AAA (pilha palito)

Resultados obtidos: Das 05 (cinco) marcas analisadas, 02 (duas) foram consideradas Não Conformes (Marca L e Marca G), por não explicitarem ao consumidor o prazo máximo para utilização de suas pilhas, informando apenas o ano, dando ao consumidor a impressão de que as mesmas podem ser utilizadas por todo o ano descrito.

* A informação sobre a expiração do produto está em inglês, dificultando o entendimento do consumidor. Esta informação vai de encontro ao art. 31 do Código de Defesa do Consumidor, que prevê que "a oferta e apresentação de produtos ou serviços devem assegurar informações corretas, claras, precisas, ostensivas e em língua portuguesa sobre suas características, qualidades, quantidade, composição, preço, garantia, prazos de validade e origem, entre outros dados, bem como sobre os riscos que apresentam à saúde e segurança dos consumidores".

** Esta informação é confusa para o consumidor, pois não estipula o prazo exato de utilização da pilha. O fabricante deve estipular mês e ano para a utilização do produto, sob pena deste perder a eficiência que dele se espera.

4) Ensaio de tensão máxima de circuito aberto

Tensão máxima de circuito aberto é a tensão máxima que a pilha pode ter quando nova, de modo a não danificar o equipamento em que será depositada.

A tensão máxima de circuito aberto não deve exceder ao valor especificado na norma. Como a tensão nominal é de 1,5 V, o valor encontrado não poderá exceder 1,725 V.

Pilha AA (pilha pequena)

Pilha AAA (pilha palito)

Marca	Tensão nominal	Tensão máxima especificada	Valor medido (V)
E	1,5 V	1,65 V	1,60 V
N	1,5 V	1,65 V	1,61 V
O	1,5 V	1,65 V	1,60 V
L	1,5 V	1,65 V	1,60 V

Resultados obtidos: Todas as amostras atenderam este item.

Comentário: A norma prevê que este ensaio seja realizado nove vezes, com pilhas diferentes.

5) Ensaio de duração mínima

1. submeter nove pilhas ao ensaio de descarga (Norma NBR 9517);
2. calcular a média sem concluir qualquer resultado;
3. calcular se esta média é igual ou maior do que o valor especificado e não mais que uma pilha apresentar resultado inferior a 60% do valor especificado, as pilhas são considerados em conformidade com a norma do ensaio de descarga;
4. calcular se esta média é menor que o valor especificado e/ou mais que uma pilha apresentar resultado inferior a 60% do valor especificado, repetir o ensaio em nova amostra de nove pilhas e calcular a média como anteriormente;
5. calcular se a média desta segunda amostragem é igual ou maior que o valor especificado e não mais que uma pilha apresentar resultado inferior a 60% do valor especificado, as pilhas são consideradas em conformidade com a norma de ensaio de descarga;
6. calcular se a média desta segunda amostragem é menor que o valor especificado e/ou mais que uma pilha apresentar resultado inferior a 60% do valor especificado, as pilhas não são consideradas em conformidade com a norma, não sendo permitidos novos ensaios.

Pilha AA (pilha pequena)

Resultados obtidos: Todas as amostras atenderam este item.

Comentário: As pilhas foram ensaiadas com uma carga de 3,9Ω com ciclos diários de 1 hora, durante 4 horas.

Pilha AAA (pilha palito)

Resultados obtidos: Todas as amostras atenderam este item.

Comentário: As pilhas foram ensaiadas com uma carga de 10 () com ciclos diários de 1 hora, durante 5 horas.

Pilhas Zinco-Manganês

1) Ensaio de marcação

Esta categoria de ensaios visa identificar a pilha e a categoria a que ela se destina, através das seguintes informações: designação, código do fabricante, polaridade de terminais (quando aplicável), tensão nominal e nome ou marca comercial.

Pilha AA (pilha pequena)

Marca	Designação	Código do fabricante	Polaridade de terminais (quando aplicável)	Tensão Nominal	Nome ou marca comercial
Marca A	R6	1215	(+)	1,5 V	A
Marca C	R6	UM3	(+)	1,5 V	C

Pilha AAA (pilha palito)

Marca	Designação	Ano, mês ou semana de fabricação	Polaridade de terminais (quando aplicável)	Tensão Nominal	Nome ou marca comercial
Marca B	R03	08/2009	(+)	1,5 V	B

Resultados obtidos: Todas as amostras atenderam este item.

2) Ensaio de tensão máxima de circuito aberto

Tensão máxima de circuito aberto é a tensão máxima que a pilha pode ter quando nova, de modo a não danificar o equipamento em que será depositada.

A tensão máxima de circuito aberto não deve exceder ao valor especificado na norma. Como a tensão nominal é de 1,5 V, o valor encontrado não poderá exceder 1,725 V.

Pilha AA (pilha pequena)

- Marca A

- Marca C
