Laboratório de Magnetismo e Campo Elétrico e Magnético - Lamce

O Laboratório de Magnetismo e Campo Elétrico e Magnético (Lamce) assegura rastreabilidade nacional às grandezas Intensidade de Campo Elétrico e Densidade de Fluxo Magnético através da manutenção de padrões para essas grandezas e da prestação de serviços de calibração a Laboratórios integrantes da Rede Brasileira de Calibração (RBC) e empresas geradoras, distribuidoras e consumidoras de energia elétrica, bem como prestadoras de serviços.

O Laboratório tem a meta da plena rastreabilidade para a grandeza Densidade de Fluxo Magnético que poderá ser reproduzida, sem necessidade de padrões materiais, pelo fenômeno da Ressonância Magnética Nuclear. Neste caso, o processo será aplicado a prótons de hidrogênio em amostras de água. As referências serão obtidas em campos magnéticos estáticos, com previsão de abrangência na faixa de 2 μT a 2 T e incertezas menores que 0,1 %. Em uma segunda etapa, essas referências deverão ser transferidas, por procedimentos metrológicos específicos, a campos magnéticos alternados, com previsão de valores na faixas de 1 nT a 10 mT, frequências de 10 Hz a 10 kHz e incertezas menores que 0,5%.

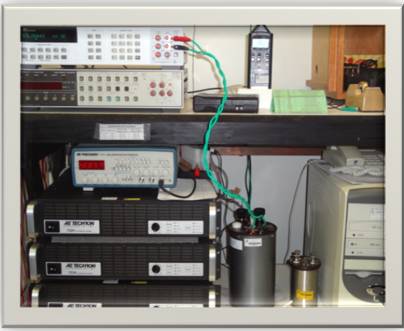

A atual estrutura do Laboratório, fundamentada em padrão primário para Campo Elétrico e referência rastreada no exterior para Campo Magnético, atende às exigências de calibração de medidores usados na monitoração e controle da exposição de pessoas As figuras 1, 2 e 3 ilustram os 2 sistemas de referência utilizados para calibração da grandeza campo magnético e a figura 4 ilustra o arranjo do sistema de referência de campo elétrico.

Sistemas de Referência de Campo Magnéticoong>
